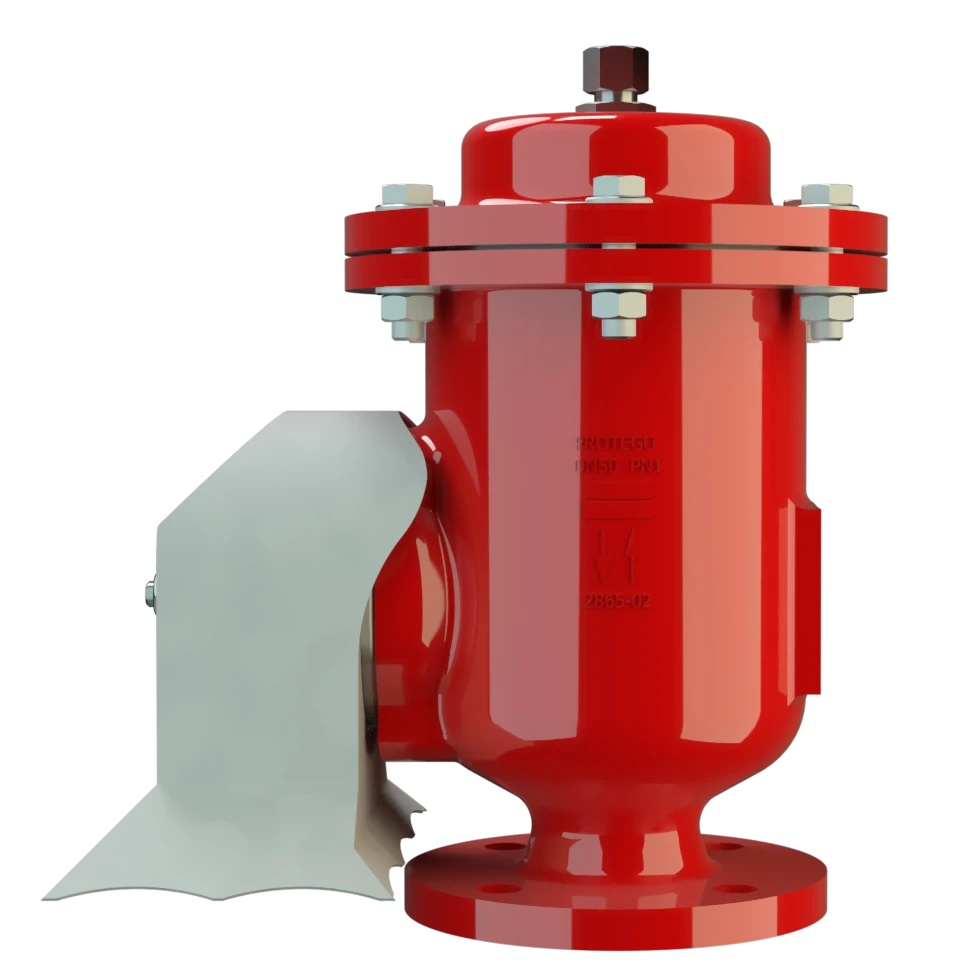

VD/TS
Válvula de emergencia de presión/vacío con apagallamas incorporado a prueba de deflagraciones atmosféricas
Features
Tecnología del 10%
para un aumento mínimo de presión hasta alcanzar la apertura completa
Extrema estanqueidad
Lo que se traduce en las menores pérdidas posibles de producto y en una reducción de la contaminación ambiental
Mantenimiento óptimo de la presión
Basado en la tecnología del 10 %, la presión de tarado está muy próxima a la presión de apertura para un mantenimiento óptimo de la presión en el sistema, en comparación con la tecnología convencional del 40 % o del 100 %
Plato de válvula guiado
El plato de válvula va guiado dentro del cuerpo para protegerlo frente a condiciones meteorológicas adversas
Sistema de protección conforme a ATEX
Puede utilizarse como sistema de protección en zonas con atmósferas potencialmente explosivas según ATEX
Apagallamas integrado
La unidad apagallamas PROTEGO® integrada ahorra espacio y peso y reduce costes
Flujo volumétrico
Flujo de caudal optimizado
Diseño de cuerpo robusto
(PN 10 & PN 16)
Tanques API
la mejor tecnología para tanques API
Function and Description
Válvula combinada de alivio de presión y vacío
El tipo de válvula a prueba de deflagraciones atmosféricas VD/TS de PROTEGO® es una válvula combinada de presión/ vacio altamente desarrollada para altos niveles de caudal y que posee un apagallamas incorporado. Se utiliza principalmente como un equipo de seguridad para evitar la transmisión de la llama en la inhalación y exhalación de tanques, contenedores y equipos de proceso. La válvula ofrece protección segura contra el exceso de presión y el vacío, previene la inhalación de aire y las pérdidas de producto casi hasta la presión de tarado y también protege contra deflagraciones atmosféricas. La unidad apagallamas PROTEGO® está diseñada para conseguir la mínima pérdida de presión con la máxima seguridad. El equipo PROTEGO® VD/TS está disponible para sustancias de los grupos de explosión IIA a IIB3 (grupos NEC D a C MESG ≥ 0.65 mm).
Tecnología del 10%
Cuando se alcanza la presión de tarado, la válvula empieza a abrirse y alcanza la elevación completa con el 10% de sobrepresión. Esta exclusiva tecnología del 10% permite una presión de tarado que está solo un 10% bajo la presión de operación máxima admisible (MAWP) o el máximo vacío de operación admisible (MAWV) del tanque. Tras años de desarrollo, esta característica típica de apertura de una válvula de emergencia se puede también aplicar para presiones más bajas. La presión del tanque se mantiene hasta la presión de tarado con un hermetismo que es casi superior al estándar convencional debido a que aplicamos la última tecnología de vanguardia de fabricación.
Materiales personalizados
Esta característica está asegurada gracias a los asientos de válvula, fabricados con acero inoxidable de alta calidad y a los platos de válvula individualmente lapeados (1) o con un sello con cojín de aire (2) en combinación con una membrana FEP de alta calidad. Los platos de válvula también están disponibles con un sello PTFE para prevenir que se adhieran cuando se utilizan productos pegajosos y para poder usar fluidos corrosivos. Después de eliminar el exceso de presión, la válvula se reasienta y proporciona un sello hermético.
Componente Principal: Apagallamas PROTEGO®
Si se excede la presión de tarado, las mezclas explosivas de vapor de producto/gas se expulsan a la atmósfera. Si esta mezcla se inflama, la unidad apagallamas PROTEGO® (3) previene la transmisión de la llama al tanque.
El diseño estándar se comprueba con una temperatura de operación de hasta +60°C / 140°F y cumple con los requisitos del Estándar Europeo para el diseño de tanques EN 14015 – Apéndice L y ISO 28300 (API 2000). A parte de esto se encuentran a disposición numerosas versiones para temperaturas de operación más altas.
Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Product Data

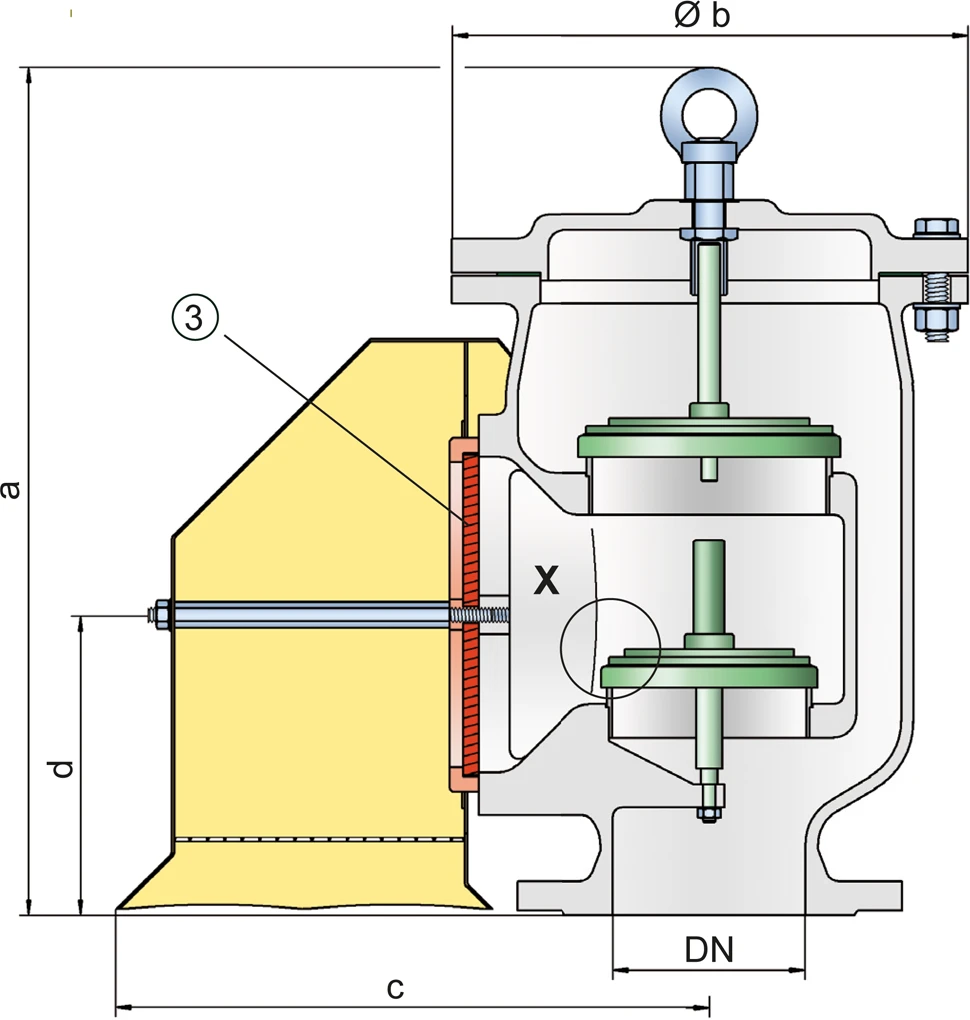

Dimensiones
Para seleccionar el tamaño nominal (DN), utilícense los diagramas de flujo volumétrico abajo indicados
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 340 / 13.39 | 430 / 16.93 | 490 / 19.29 | 610 / 24.02 | 610 / 24.02 | 705 / 27.76 | 765 / 30.12 | 930 / 36.61 |
| b | 210 / 8.27 | 280 / 11.02 | 310 / 12.20 | 390 / 15.35 | 390 / 15.35 | 445 / 17.52 | 505 / 19.88 | 560 / 22.05 |
| c | 206 / 8.11 | 277 / 10.91 | 347 / 13.66 | 427 / 16.81 | 427 / 16.81 | 534 / 21.02 | 604 / 23.78 | 823 / 32.40 |
| d | 125 / 4.92 | 150 / 5.91 | 180 / 7.09 | 230 / 9.06 | 230 / 9.06 | 270 / 10.63 | 310 / 12.20 | 445 / 17.52 |
Dimensiones en mm / pulgadas
Selección del grupo de explosión
| MESG | Gr. Expl. (IEC / CEN) | Grupo de Gas (NEC) |
| ≥ 0,65 mm | IIB3 | C |
Homologaciones especiales bajo demanda
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
| - | Designation |
Temperaturas de operación más altas bajo demanda
Selección de materiales para la vivienda
| Diseño | A | C | D | E | ||
| Cuerpo | Aluminio | Acero | Acero inox | Hastelloy | ||
| Asientos de válvula | Acero inox | Acero inox | Acero inox | Hastelloy | ||
| Junta | PTFE | PTFE | PTFE | PTFE | ||
| Capucha de protección |
|
| Acero inox | Hastelloy | ||
| Unidad apagallamas | A | A | A | C | ||
| Plato de válvula de presión | A-F | A-F | A-F | G-I | ||
| Plato de válvula de vacío | A-E | A-E | A-E | F-H |
Materiales especiales bajo petición
Combinación de materiales para la unidad apagallamas
| Diseño | A | C |
| FLAMEFILTER® jaula | Acero inox | Hastelloy |
| FLAMEFILTER® | Acero inox | Hastelloy |
Materiales especiales bajo petición
Selección de materiales para la válvula de presión
| Diseño | A | B | C | D | E | F | G | H | I |
| Rango de presión [mbar] [inch W.C.] | +3.5 up to +5,0 +1.4 up to +2.0 | >+5.0 up to +14 >+2.0 up to +5.6 | >+14 up to +35 >+5.6up to +14 | >+35 up to +50 >+14 up to +20 | >+14 up to +35 >+5.6up to+14 | >+35 up to +50 >+14 up to +20 | +3.5 up to +5,0 +1.4 up to +2.0 | >+5.0 up to +14 >+2.0 up to +5.6 | >+14 up to +35 >+5.6 up to +14 |
| Plato de válvula | Aluminio | Acero inox | Acero inox | Acero inox | Acero inox | Acero inox | Titanio | Hastelloy | Hastelloy |
| Sello | FEP | FEP | Metal a Metal | Metal a Metal | PTFE | PTFE | FEP | FEP | Metal a Metal |
| Peso | Acero inox | Acero inox | Acero inox | Plomo | Acero inox | Plomo | Hastelloy | Hastelloy | Hastelloy |
Special material as well as higher set pressure upon request
Selección de materiales para la válvula de vacío
| Diseño | A | B | C | E | F | G | H |
| Rango de vacío [mbar] [inch W.C.] | -2.0 up to -3.5 -0.8 up to -1.4 | <-3.5 up to -14 <-1.4 up to -5.6 | <-14 up to -25 <-5.6 up to -10 | <-14 up to -25 <-5.6 up to -10 | -2.0 up to -3.5 -0.8 up to -1.4 | <-3.5 up to -14 <-1.4 up to -5.6 | <-14 up to -25 <-5.6 up to -10 |
| Plato de válvula | Aluminio | Acero inox | Acero inox | Acero inox | Titanio | Hastelloy | Hastelloy |
| Sello | FEP | FEP | Metal a Metal | PTFE | FEP | FEP | Metal a Metal |
| Peso | Acero inox | Acero inox | Acero inox | Acero inox | Hastelloy | Hastelloy | Hastelloy |
Materiales especiales y tarados de vacío más altos bajo demanda
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Otros tipos bajo petición

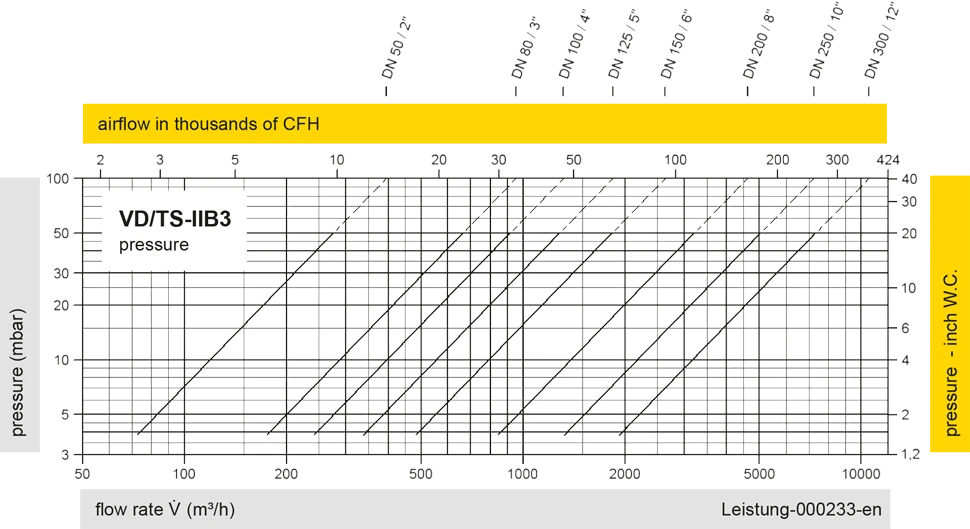

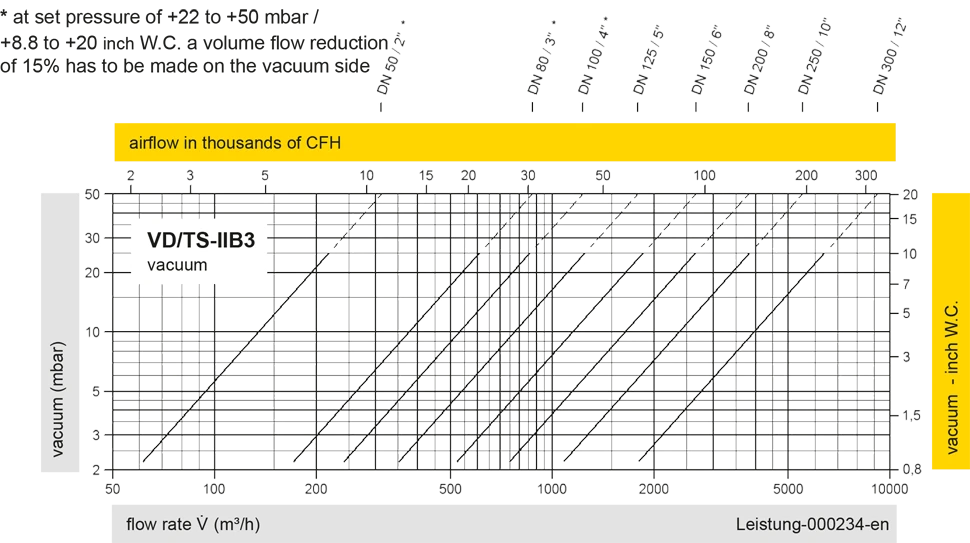

Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
Detalle X
Detalle X
