ZE/WU
Zapf- und Entlüftungsventil deflagrationssicher
Merkmale
Öffnung durch Handrad
Öffnung des Ventils erfolgt mit Handrad
Atmosphärische Deflagrationen
Bietet Sicherheit gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen
Beliebige Einbaulage
(unter Beachtung des Ansprechdruckes)
Deflagrationsendsicherungen
Können auch als Ent- und Belüftung von Tanks, Anlagenteilen und Leitungen dienen
Für brennbare Flüssigkeiten
anwendbar für nahezu alle brennbaren Flüssigkeiten
Robuste Ausführung
Einfache robuste Ausführung
Funktion und Beschreibung
Flammendurchschlagsicheren Ent- und Belüftung von Rohrleitungen und Apparaten
Das Zapf- und Entlüftungsventil des Typs PROTEGO® ZE/WU wird zur flammendurchschlagsicheren Ent- und Belüftung von Rohrleitungen und Apparaten, in denen brennbare Flüssigkeiten gefördert oder verarbeitet werden, sowie zur Entnahme von Flüssigkeitsproben eingesetzt.
Es handelt sich bei diesen Armaturen um Deflagrationsendsicherungen. Wenn bei einem Entlüftungsvorgang die ausströmenden Gas/ bzw. Produktdampf/Luft-Gemische zur Entzündung kommen, wird ein Flammendurchschlag in das zu schützende Anlagenteil verhindert.
Hauptbestandteil - PROTEGO® Flammensicherung

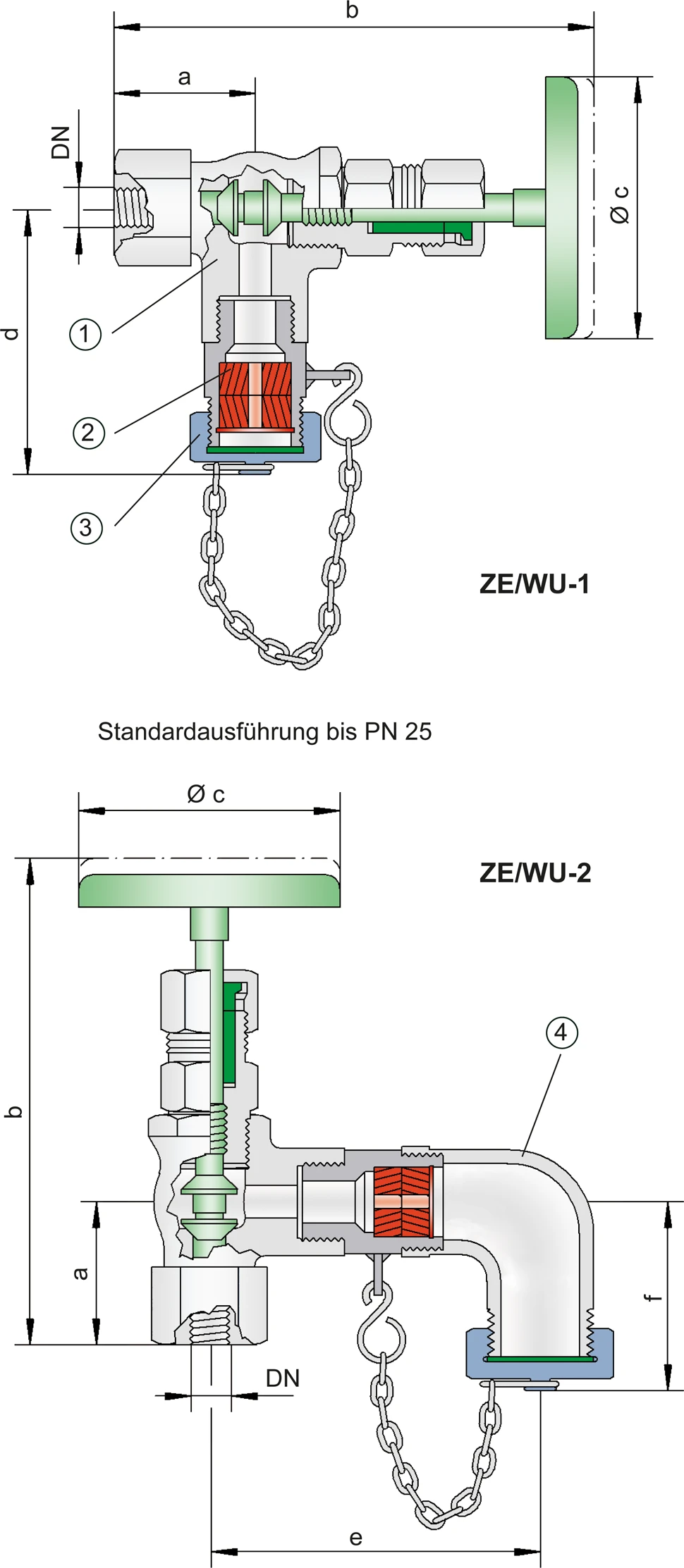

Das Zapf- und Entlüftungsventil PROTEGO® ZE/WU besteht aus einem Muffeneckventil in Druckstufe PN25 (1) mit Handrad als Standardausführung und Anschlussinnengewinde (Rohrgewinde G½" bis G1") sowie der Flammensicherung (2) mit Verschlusskappe (3). Optional ist als Auslauf für Produktentnahmen das Winkelstück (4) lieferbar. Die PROTEGO® Flammensicherung (2) besteht aus Käfig mit FLAMMENFILTER®.
Das Öffnen des Ventils erfolgt mit Handrad. Zur Produktentnahme ist ein geeignetes Auffanggefäß bereitzuhalten.
Für Explosionsgruppe IIB
Einfache robuste Ausführung. Geeignet für nahezu alle brennbaren Flüssigkeiten. Die Einbaulage der Armaturen ist beliebig.
Flammendurchschlagsicherheit wird gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen der Explosionsgruppen bis IIB bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut gewährleistet.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Produktdaten
Maßtabelle
| DN | a | b | Ø c | d | e | f |
| 15 / G½" | 40 | 140 | 70 | 80 | 96 | 67 |
| 20 / G¾" | 50 | 165 | 85 | 80 | 89 | 67 |
| 25 / G1" | 65 | 200 | 100 | 95 | 104 | 67 |
Abmessungen in mm
Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,50 mm | IIB | B |
Material
| Ausführung | A |
| Muffeneckventil | Edelstahl |
| Auslaufkrümmer | Edelstahl |
| Verschlusskappe | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
Beim Einsatz der Geräte ist auf eine ausreichende Korrosionsfestigkeit gegenüber den vorhandenen Produktdampf/ bzw. Gas/Luft-Gemischen zu achten. Dies gilt vor allem für die FLAMMENFILTER®.
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
* Anschlussflansch wird in Bohrbild und Stärke auf Wunsch in DN 15, DN 20, DN 25, DN 32, DN 40 und in PN 25/40 bzw. PN 100 geliefert
